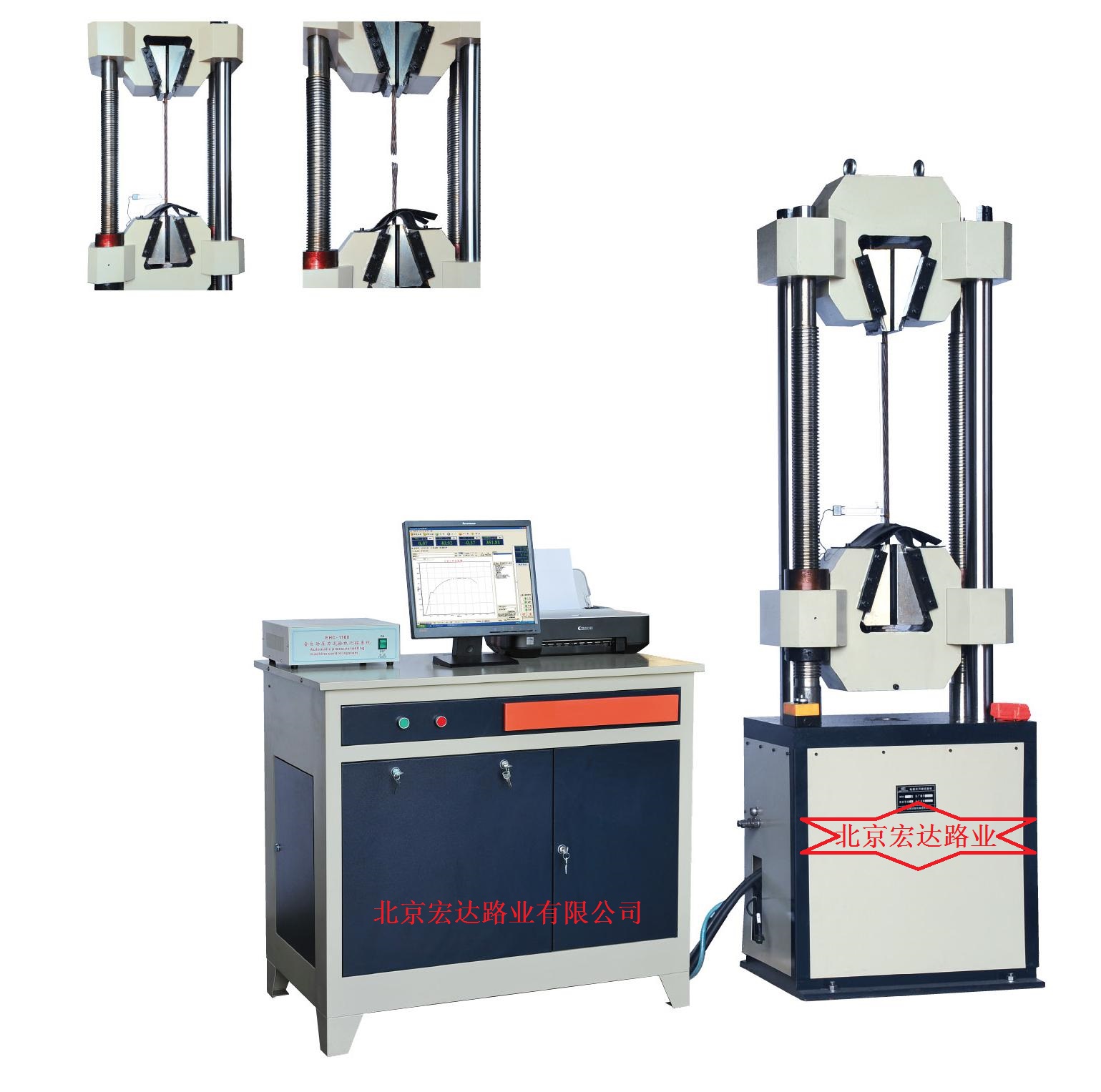

GWA-600B微机电液伺服钢绞线专用试验机

GWA-600B微机电液伺服钢绞线专用试验机

本机专用于预应力钢绞线的力学性能试验,钢绞线专用钳口能确保试样中间断裂,从而测的钢绞线的真实有效值。测控系统采用全数字多通道闭环测控系统,具有三闭环功能,即可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能。
产品价格:GWA-600B
产品型号:GWA-600B
人 气:89
评 论:0
标 签:微机电液伺服钢绞线专用试验机
产品介绍

一、简介

GWA-600B微机电液伺服钢绞线专用试验机专用于预应力钢绞线的力学性能试验,钢绞线专用钳口能确保试样中间断裂,从而测的钢绞线的真实有效值。测控系统采用全数字多通道闭环测控系统,具有三闭环功能,即可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模量、延伸率等力学性能。

GWA-600B微机电液伺服钢绞线专用试验机结构

                                  外观示意图

二、 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

三、 液压系统

油箱内的液压油通过电机带动高压泵进入油路,流经高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

四、 控制系统

l 支持开放编辑试验、编辑标准和编辑步骤,并支持导出导入试验、标准和步骤;

l 支持试验参数自定义;

l 采用开放式的EXCEL报表形式,支持用户自定义报表格式;

l 查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;

l 程序自带强大试验分析功能;

l 程序支持分级管理两级(管理员、试验员)用户管理权限;

五、软件描述

(1)主界面

软件系统

(2)试验界面

(3)试验步骤

(4)试验记录查询

(5)数据处理分析界面:可根据用户要求自动求取抗拉强度、规定非比例延伸力、最大力总伸长、弹性模量等结果。

六、安全保护装置

当试验力超过最大试验力的3%时,过载保护,油泵电机停机。

当活塞升起达到上极限位置时,限位保护,油泵电机停机。

当横梁下降达到设定位置时,限位保护,减速机停机。

七、 主要性能技术指标

最大试验力(kN)

600

试验力测量范围

2%-100%

试验力示值相对误差

< 示值的±1%

试验力分辨力

最大载荷1/300000

变形示值相对误差

< 示值的±1%

变形分辨力

最大变形量1/300000

最大拉伸试验空间(mm)

1100

活塞行程(mm)

150

立柱间距(mm)

420

钢绞线夹持范围(mm)

标配φ15.2

压盘尺寸(mm)

200*200

夹紧方式

液压夹紧

主机外形尺寸(mm)

750*600*2600

油源控制台尺寸(mm)

1100*750*1000

电机总功率(kW)

2

总重量(kg)

2800

八、出厂标准配置清单

试验机主机

两立柱、两丝杠、油缸下置式

1台

压力力传感器

中航电测

1只

伺服控制油源

宏达路业技术

1台

软件控制系统

含软件、引伸计、位移传感器

1套

电器控制系统

宏达路业技术

1套

计算机

联想商用品牌电脑

1台

打印机

喷墨式打印机

1台

钢绞线钳口

Φ15.2

1套

压盘

200*200

1套

说明书\合格证\装箱单

-----------

1套

九、 技术情报和资料的保密

1. 本技术方案属于我公司技术资料,用户应对我方提供的技术情报和资料承担保密义务,不论本方案是否采用,本条款长期有效;

2. 我方对用户提供的技术情报和资料亦应承担保密义务。
