微机控制电液伺服式万能试验机

微机控制电液伺服式万能试验机

主机为四立柱、两丝杠、油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统,具有三闭环功能,即可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换,其应力速度和应变速率完全符合其它金属拉伸试验标准要求。

产品价格:WAW-1000D
产品型号:WAW-1000D
产品介绍

微机控制电液伺服式万能试验机技术参数

最大试验力

1000kN

试验力测量范围

50~1000kN

试验力示值相对误差

≤示值的±1%

试验力分辨率

0.01kN

位移测量分辨力

0.01mm

变形测量精度

0.01mm

最大拉伸试验空间

750mm

最大压缩空间

380mm

活塞行程

150mm

圆试样钳口夹持直径

Φ13-Φ40mm

扁试样钳口夹持厚度

0-15mm

扁试样最大夹持宽度

75mm

压盘尺寸

φ160mm

弯曲试验两点间最大距离

450mm

弯曲支滚宽度

140mm

弯曲支滚直径

Φ40mm

活塞最大移动速度

50mm/min

夹紧方式

自动加紧

主机外形尺寸

900×710×2200mm

测力柜外形尺寸

1000×700×1400mm

重量

4000kg

技术方案

一、简介

主机为四立柱、两丝杠、油缸下置式,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。测控系统采用全数字多通道闭环测控系统,具有三闭环功能,即可以进行应力、应变、位移闭环等控制方式,并可以进行无冲击切换,其应力速度和应变速率完全符合等其它金属拉伸试验标准要求。



二、 传动系统

下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

三、 液压系统

油箱内的液压油通过电机带动高压泵进入油路,流经高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

四、 控制系统

l支持进行拉伸、压缩、剪切、弯曲等试验;

l支持开放编辑试验、编辑标准和编辑步骤,并支持导出导入试验、标准和步骤;

l支持试验参数自定义;

l采用开放式的EXCEL报表形式,支持用户自定义报表格式;

l查询打印试验结果灵活方便,支持打印多个试样,自定义排序打印项目;

l程序自带强大试验分析功能;

l程序支持分级管理两级(管理员、试验员)用户管理权限;

五、软件描述

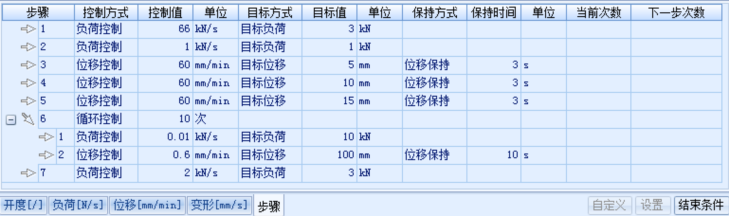

(3)试验步骤

(4)试验记录查询

(5)数据处理分析界面:可根据用户要求自动求取,ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等试验结果。

(6)试验报告界面

六、安全保护装置

当试验力超过最大试验力的3%时,过载保护,油泵电机停机。

当活塞升起达到上极限位置时,限位保护,油泵电机停机。

当横梁下降达到设定位置时,限位保护,减速机停机。

七、 主要性能技术指标

最大试验力(kN)

1000

试验力测量范围

2%-100%

全程不分档,等效4档

试验力示值相对误差

< 示值的±1%

试验力分辨力

最大载荷1/300000

变形示值相对误差

< 示值的±1%

变形分辨力

最大变形量1/300000

最大拉伸试验空间(mm)

750

压缩空间(mm)

500

活塞行程(mm)

150

立柱间距(mm)

580

圆试样夹持范围(mm)

Φ6-Φ40

扁试样夹持厚度(mm)

0-30

扁试样最大夹持宽度(mm)

75

压盘尺寸(mm)

200*200

弯曲支点两点间最大距离(mm)

300

弯曲支滚宽度(mm)

140

夹紧方式

液压夹紧

主机外形尺寸(mm)

920*820*2200

油源控制台尺寸(mm)

1100*750*1000

电机总功率(kW)

2

总重量(kg)

3300

八、出厂标准配置清单

试验机主机

四立柱、两丝杠、油缸下置式

1台

压力力传感器

中航电测

1只

伺服控制油源

专有技术

1台

软件控制系统

含软件、引伸计、位移传感器

1套

电器控制系统

专有技术

1套

计算机

联想商用品牌电脑

1台

打印机

喷墨式打印机

1台

圆试样拉伸辅具

Φ13-Φ26、Φ26-Φ40

各1套

扁试样拉伸辅具

0-15mm

1套

压缩辅具

200*200

1套

说明书\合格证\装箱单

-----------

1套

九、 技术情报和资料的保密

1. 本技术方案属于我公司技术资料,用户应对我方提供的技术情报和资料承担保密义务,不论本方案是否采用,本条款长期有效;

2. 我方对用户提供的技术情报和资料亦应承担保密义务。

北京宏达路业有限公司,原创文章,未经许可禁止转载和其他商业用途。
